Технологии будущего: аппараты локомоторной роботизированной терапии с БОС А3-2 и А3mini получили РУ

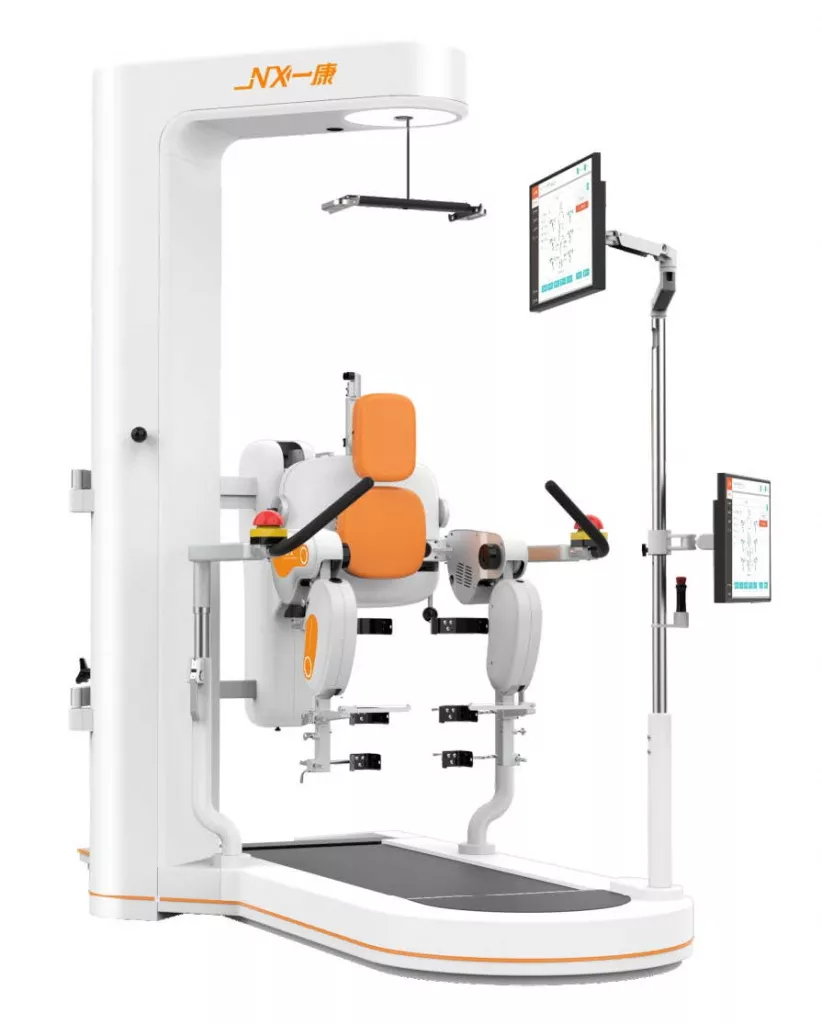

Комплекс роботизированный реабилитационный для восстановления навыков ходьбы с биологической обратной связью А3-2

Реабилитационный роботизированный комплекс А3-2 является автоматизированной системой с ортезами, которая способствует восстановлению навыков ходьбы у пациентов, имеющих нарушения двигательной способности, и включает специально разработанное программное обеспечение, предназначенное для формирования физиологичного рисунка ходьбы.

Применяется для улучшения мобильности у пациентов после инсульта, травмы спинного мозга, травмы головного мозга, рассеянного склероза и других неврологических нарушений, и травм.

Комплекс А3-2 состоит из пяти модулей:

• компьютерной системы управления,

• cистемы устройств для коррекции походки (имитатор ходьбы),

• система разгрузки веса,

• беговой дорожки и ситуационной интерактивной обучающей системы.

Это позволяет пациентам укрепить нормальную память о походке с помощью повторяющихся тренировок с фиксированной траекторией в вертикальном положении, способствует развитию проприоцептивной чувствительности пациента и формированию правильных двигательных паттернов.

Тренировки с использованием комплекса таким образом стимулируют функциональную перестройку структуры ЦНС, вырабатывая правильные модели ходьбы и эффективно тренируя связанные с ними мышцы и суставы, ускоряя восстановление функции нижних конечностей.

Показания к локомоторной терапии на А3-2

Комплекс разработан для пациентов с частичной или полной утратой способности ходить нейрогенной, мышечной или костной природы. Конструкция комплекса обеспечивает легкий и удобный способ подготовки к занятиям в том числе и пациентов, передвигающихся при помощи кресла-коляски.

С помощью тренажера А3-2 возможно уменьшить такие негативные последствия, возникшие из-за нарушения ЦНС или ОДА, как: тугоподвижность суставов, утрата навыка ходьбы, нарушение кровообращения, мышечный гипертонус, хрупкость костей (остеопороз), нарушение обмена веществ и т.д.

Рекомендован при следующих патологиях:

• апоплексия;

• рассеянный склероз;

• церебральный паралич;

• болезнь Паркинсона;

• травма спинного мозга;

• травматическое повреждение головного мозга;

• эндопротезирование (например, тотальное протезирование бедра);

• дегенеративные заболевания суставов нижних конечностей (например, остеоартроз коленного сустава);

• спинальная мышечная атрофия;

• мышечная слабость, вызванная слабой нагрузкой;

• различные параличи.

Использование А3-2:

• оказывает тонизирующее действие: общеукрепляющее влияние на организм;

• оказывает трофическое действие: улучшение кровообращения и обменных процессов в паретичных

• конечностях;

• способствует формированию функциональных компенсаций;

• восстанавливает правильный паттерн ходьбы;

• предотвращение образования контрактур в тканях;

• укрепление ослабленных мышц;

• снижает спастичность в пораженных конечностях;

• способствует увеличению амплитуды и диапазона движений;

• стимулирует восстановление координации движений.

Биологическая обратная связь (БОС)

Система БОС в реабилитационном комплексе А3-2 в режиме реального времени предоставляет все данные о тренировке, позволяет отслеживать динамику терапии, а также мотивирует пациента на максимально эффективное выполнение упражнений в виртуальной среде за счет игровой подачи.

Уровень сложности виртуальных задач может быть адаптирован для каждого упражнения в соответствии с потребностями и возможностями пациента.

Аналитические инструменты:

Аналитические инструменты системы А3-2 обеспечивают непрерывную оценку двигательных функций пациента по следующим параметрам:

• «Система анализа» — тестирование с активным сгибанием и разгибанием суставов с отображением

показателей подвижности суставов пациента в реальном времени. Результаты тестирования доступны к

просмотру тремя способами: линейная диаграмма, гистограмма и таблица.

• «Оценка работы суставов» — отображение данных угла поворота тазобедренного или коленного суставов

левой и правой ног пациента в реальном времени, а также значение крутящего момента в этих суставах с

возможностью фиксирования текущих значений показателей.

• «Анализ походки» — отображение данных, позволяющих отслеживать сопротивление пациента

механическому ортезу. Графики демонстрируют активность тазобедренных и коленных суставов левой и

правой ног пациента, отображая фазу переноса и фазу опоры.

Оценочные и отчетные функции комплекса А3-2 позволяют: контролировать состояние больного во время занятия, подбирать/корректировать программу тренировок, оценивать/ демонстрировать прогресс.

Технические характеристики А3-2

Тип безопасности: Класс I, Тип B

Номинальное напряжение: 220 В переменного тока, 50 Гц

Номинальная мощность: 1500ВА

Размер : 309×164×240 см ± 10%

Чувствительность к спазмам регулируется на трех уровнях: слабый, средний и сильный

Диапазон движений суставов: тазобедренный сустав от 30° до 50°, коленный сустав от 50° до 80°

Установка направляющей силы: регулируется от 1% до 100%

Регулируемая скорость: от 0,1 км/ч до 3,5 км/ч

Регулируемое время: от 0 минут до 99 минут

Диапазон регулировки длины бедра: 34 см ~ от 4 до 8 см регулируется

Диапазон регулировки длины голени: 0 см ~ 9 см регулируется

Диапазон регулировки рабочего хода поддержки веса тела: 0 см ~ 80 см регулируется

Диапазон регулировки глубины спинки: 0 см ~ 10 см регулируется

Диапазон регулировки высоты спинки: 0 см ~ 6 см регулируется

Диапазон регулировки глубины подушки для тазобедренного сустава: 0 см ~ 10 см

Диапазон регулировки ширины подушки для тазобедренного сустава: 0 см ~ 20 см

Смещение шага: 20-ступенчатая настройка

Коэффициент пациента: регулируется от -10 до 10

Изделие безопасности: кнопка аварийной остановки (предохранительный выключатель), цепь

обнаружения ненормальной работы, функция защиты от перенапряжения

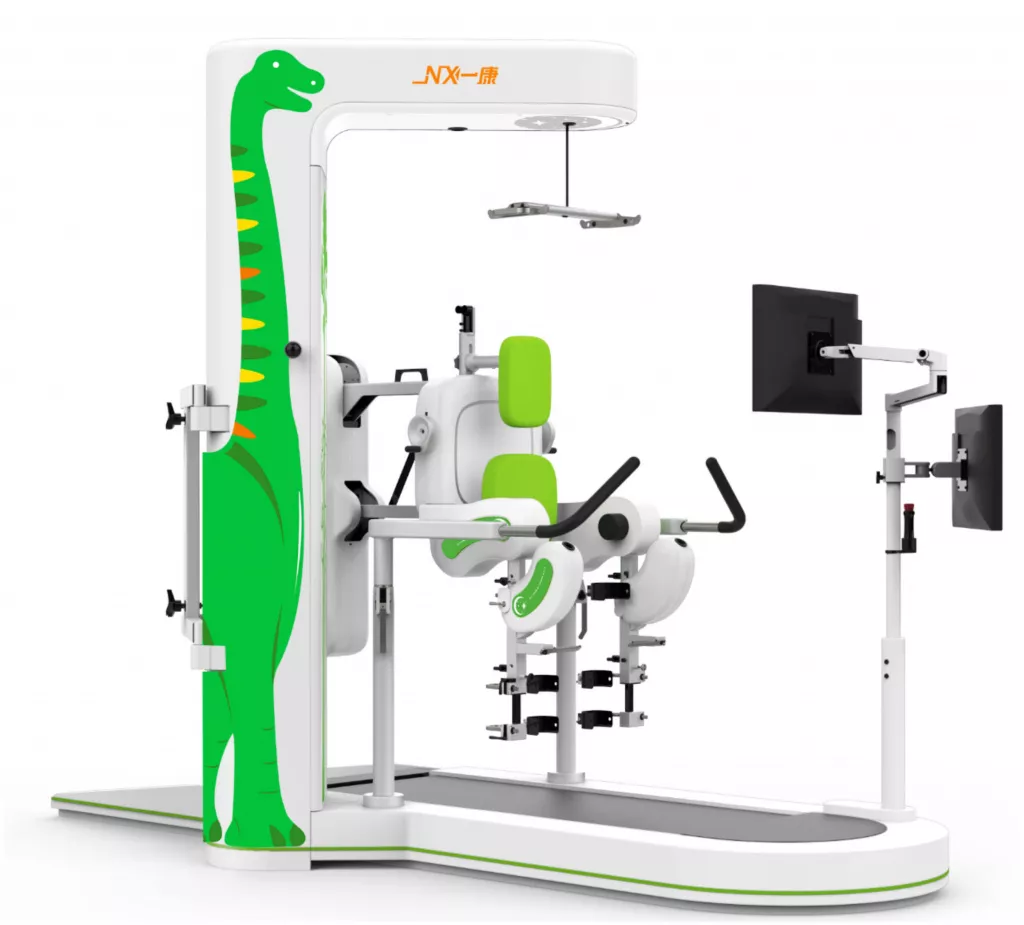

Комплекс роботизированный реабилитационный для восстановления навыков ходьбы с биологической обратной связью А3mini (детский)

Реабилитационный роботизированный комплекс А3mini для детей является автоматизированной системой с ортезами, которая способствует восстановлению навыков ходьбы у пациентов, имеющих нарушения двигательной способности, и включает специально разработанное программное обеспечение, предназначенное для формирования физиологичного рисунка ходьбы.

Применяется для улучшения мобильности у пациентов после инсульта, травмы спинного мозга, травмы головного мозга, рассеянного склероза и других неврологических нарушений, и травм.

Комплекс А3mini состоит из пяти модулей:

• компьютерной системы управления,

• системы устройств для коррекции походки (имитатор ходьбы),

• система разгрузки веса,

• беговой дорожки и ситуационной интерактивной обучающей системы.

Это позволяет пациентам укрепить нормальную память о походке с помощью повторяющихся тренировок с фиксированной траекторией в вертикальном положении, способствует развитию проприоцептивной чувствительности пациента и формированию правильных двигательных паттернов.

Тренировки с использованием комплекса таким образом стимулируют функциональную перестройку структуры ЦНС, вырабатывая правильные модели ходьбы и эффективно тренируя связанные с ними мышцы и суставы, ускоряя восстановление функции нижних конечностей.

Показания к локомоторной терапии на А3mini

Комплекс разработан для пациентов с частичной или полной утратой способности ходить нейрогенной, мышечной или костной природы. Конструкция комплекса обеспечивает  легкий и удобный способ подготовки к занятиям в том числе и пациентов, передвигающихся при помощи кресла-коляски.

С помощью тренажера А3mini возможно уменьшить такие негативные последствия, возникшие из-за нарушения ЦНС или ОДА, как: тугоподвижность суставов, утрата навыка ходьбы, нарушение кровообращения, мышечный гипертонус, хрупкость костей (остеопороз), нарушение обмена веществ и т.д.

Рекомендован при следующих патологиях:

• апоплексия;

• рассеянный склероз;

• церебральный паралич;

• болезнь Паркинсона;

• травма спинного мозга;

• травматическое повреждение головного мозга;

• эндопротезирование (например, тотальное протезирование бедра);

• дегенеративные заболевания суставов нижних конечностей (например, остеоартроз коленного сустава);

• спинальная мышечная атрофия;

• мышечная слабость, вызванная слабой нагрузкой;

• различные параличи.

Биологическая обратная связь (БОС)

Система БОС в реабилитационном комплексе А3mini в режиме реального времени предоставляет все данные о тренировке, позволяет отслеживать динамику терапии, а также мотивирует пациента на максимально эффективное выполнение упражнений в виртуальной среде за счет игровой подачи.

Уровень сложности виртуальных задач может быть адаптирован для каждого упражнения в соответствии с потребностями и возможностями пациента

Воспроизведение анимации

Интерфейс воспроизведения анимации отобразит весь анимационный контент, добавленный в текущую систему. Интерфейс отобразит количество серий загруженного мультфильма для удобного использования во время проведения тренировки.

Сцены виртуальной реальности:

• «Прогулка по лесу»

• «Прогулка по городу»

• «Найди картинку»

• «Катер»

• «Пенальти»

• «Побег с базы»

• «Бег с препятствиями»

• «Прыжки в длину»

• «Воздушный бой»

Аналитические инструменты

Аналитические инструменты системы А3mini обеспечивают непрерывную оценку двигательных функций пациента по следующим параметрам:

• «Система анализа» — тестирование с активным сгибанием и разгибанием суставов с отображением

показателей подвижности суставов пациента в реальном времени. Результаты тестирования доступны к

просмотру тремя способами: линейная диаграмма, гистограмма и таблица.

• «Оценка работы суставов» — отображение данных угла поворота тазобедренного или коленного суставов

левой и правой ног пациента в реальном времени, а также значение крутящего момента в этих суставах с

возможностью фиксирования текущих значений показателей.

• «Анализ походки» — отображение данных, позволяющих отслеживать сопротивление пациента

механическому ортезу. Графики демонстрируют активность тазобедренных и коленных суставов левой и

правой ног пациента, отображая фазу переноса и фазу опоры.

Оценочные и отчетные функции комплекса А3mini позволяют: контролировать состояние больного во время занятия, подбирать/корректировать программу тренировок, оценивать/ демонстрировать прогресс

Характеристики А3mini

Размер (ШхДхВ): 330×164×240 см ± 10%

Вес: 900 кг ± 5%;

Максимальный вес пациента: до 135 кг;

Максимальный рост пациента: 150 см;

Максимальная разгрузка веса пациента: 85 кг

Теперь современная высокотехнологичная реабилитация с биологической обратной связью готова к применению в клиниках и медицинских учреждениях по всей стране!
